Artemis C200 (C2)

Passerelle IIoT de rétrofit pour les planchers mixtes (machines anciennes et modernes). Dans Link, la lignée s'affiche C2. Le catalogue la désigne Artemis Edge C200.

Les chiffres ci-dessous sont ceux de la fiche produit publiée sur appareils Edge (section « Artemis C200 : Passerelle IIoT polyvalente »).

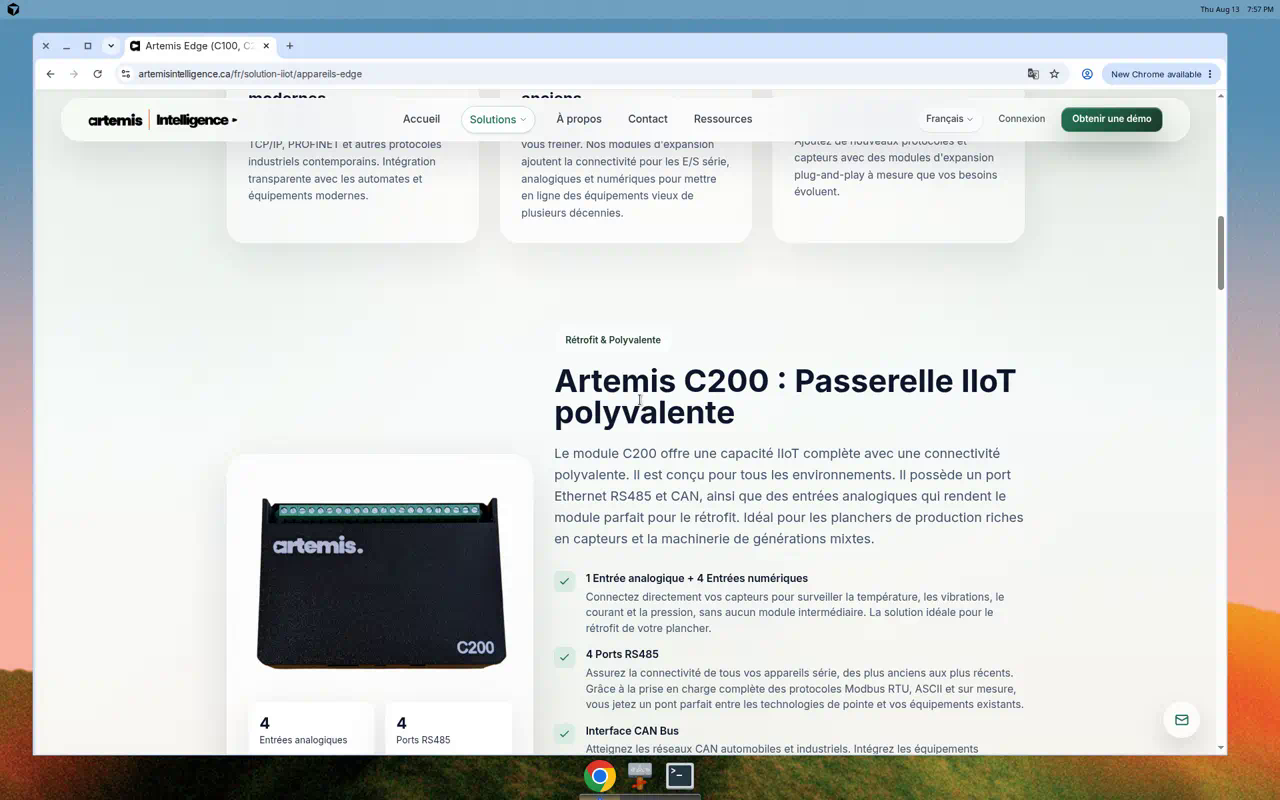

Artemis C200 — fiche catalogue

Quand utiliser le C200​

  • Relier des machines sans interface réseau (commandes à relais, générations mixtes)
  • Lire température, vibrations, courant ou pression sans module intermédiaire
  • Parler Modbus RTU / ASCII (et protocoles série sur mesure) sur RS485
  • Intégrer un réseau CAN (automobile ou industriel) sans passerelle supplémentaire
  • Alimenter l'appareil et ses capteurs depuis une seule source 9–48 V DC

Pour un automate déjà en Ethernet/IP, Modbus TCP ou PROFINET, le C100 est en général plus direct.

Capacités publiées​

CapacitéDétail catalogue
Entrées1 analogique + 4 numériques
RS4854 ports — Modbus RTU, ASCII, protocoles série personnalisés
CAN busRéseaux CAN automobiles et industriels
EthernetLiaison vers le réseau d'usine et le tunnel cloud Artemis Link
Alimentation9–48 V DC unique pour l'appareil et les capteurs, régulation intégrée

La page catalogue affiche aussi, en encadré visuel, « 4 entrées analogiques » à côté de « 4 ports RS485 ». Le texte détaillé de la même page précise 1 analogique + 4 numériques. Utilisez ce décompte pour dimensionner un projet ; confirmez la révision de votre lot avec le support.

Architecture typique​

Capteurs analogiques (1) ──┐
Contacts / DI (4) ─────────┼── C200 ── Ethernet ── Artemis Link
RS485 × 4 (Modbus RTU) ────┤
CAN ───────────────────────┘

Le C200 lit le terrain (série, analogique, CAN) et publie les points vers Link, où vous les exposez comme attributs, cartes et automations.

Alimentation​

  • Plage 9–48 V DC — armoires 12 V et 24 V industrielles
  • Une seule source peut alimenter l'appareil et les capteurs raccordés
  • La régulation intégrée protège contre les variations de tension d'armoire

Ne pas alimenter un C200 comme un C100 : les deux modules n'ont pas la même entrée. Confirmez la plaque du C100 sur la fiche de votre lot.

Installation​

  1. Montez le module dans l'armoire, près des borniers machine.
  2. Raccordez le 0 V / +V dans la plage 9–48 V.
  3. Branchez Ethernet vers le réseau d'usine (sortie Internet pour le tunnel cloud).
  4. Câblez RS485 (A/B, terre de blindage), CAN et E/S selon la fiche de votre révision.
  5. Appairez : Bluetooth ou manuel.
  6. Créez un modèle avec les attributs correspondant aux registres Modbus RTU, E/S et capteurs.

C200, PHDG et C50​

Le C200 embarque déjà 1 analogique + 4 numériques et 4 × RS485. Un PHDG-PR-01 ajoute des entrées isolées si besoin. Le C50 commande un relais (alarme, voyant, marche/arrêt) au lieu de seulement mesurer.
